Bremsbelagform erkennen und passenden Scheibenbremsbelag finden
Bremsbeläge für Scheibenbremsen unterscheiden sich nicht nur durch ihre Mischung, sondern vor allem durch ihre Belagform. Schon innerhalb einer Marke können je nach Bremssattel, Baujahr und Kolbenzahl mehrere unterschiedliche Formen verwendet werden. Mit dieser Übersicht kannst Du Deinen ausgebauten Bremsbelag optisch vergleichen und anschließend die passende Modell-Kompatibilität prüfen.
Am sichersten ist immer die Kombination aus Modellnummer am Bremssattel und Formvergleich. Die verlinkten Modellnamen führen direkt zu den jeweiligen Bremsbelägen mit diesem Merkmal in unserem Shop.
Shimano | SRAM / Avid | MAGURA | Formula | Tektro / TRP | Hope | Hayes / Promax
Shimano Bremsbelagformen
Bei Shimano ist die genaue Bremssattel-Bezeichnung besonders wichtig: je nach Generation und Kolbenzahl kommen deutlich unterschiedliche Belagformen zum Einsatz.
|
Shimano M04 / alte XT-4-Kolben-FormM04 / gleiche Grundform Shimano XT BR-M755 / BR-M756; Grimeca System 8 / 12. Im Shop wird bei Trickstuff 220 zusätzlich Hope Mono M4 genannt. Hope Mono M4 ist gegenüber aktuellen Hope-Unterlagen nicht eindeutig; nicht auf neuere Tech M4/E4 übertragen. |
Shimano B-Familie / Tektro E10.11-GrundformB01S / B03S / B05S / M05; Tektro E10.11 gleiche Grundform Shimano u. a. BR-M315, BR-M355, BR-M365, BR-M375, BR-M395, BR-M415, BR-M416, BR-M445, BR-M446, BR-M447, BR-M465, BR-M475, BR-M485, BR-M486, BR-M495, BR-M515, BR-M525, BR-M575, BR-M3050, BR-M4050, BR-MT200, BR-MT400, BR-MT410, BR-MT500, BR-T615, BR-T675. BR-M6000 entfernt: Shimano führt M6000 offiziell in der G-Familie. Tektro P20.11 ebenfalls aus dieser Gruppe entfernt. |
|
Shimano G-/J-Familie / Tektro P20.11-GrundformG01/G02/G03/G04/G05; J-Familie; Tektro P20.11 gleiche Grundkontur Shimano u. a. BR-M9000, BR-M9020, BR-M987, BR-M985, BR-M8100, BR-M8000, BR-M785, BR-M7100, BR-M7000, BR-M675, BR-M666, BR-M6100, BR-M6000, BR-M615, BR-S700, BR-RS785, BR-R785. Wichtig: BR-M6000 gehört hierher, nicht zur B05S-Form. |
Shimano D-/N-/H-Familie / Tektro-TRP 4-KolbenD01S / D02S / D03S; N03A/N04C; H03A/H03C; Tektro Q10/Q12/Q15-Grundformen Shimano u. a. BR-M9220, BR-M9120, BR-M9020, BR-M8220, BR-M8120, BR-M8020, BR-M7120, BR-M6120, BR-M820, BR-M810, BR-M640, BR-MT520, BR-MT420, BR-U8020. Im Shop außerdem Tektro HD-M745, M735, HD-E725, TRP Quadiem. Bei Tektro/TRP Belagstärke und konkrete Herstellerfreigabe zusätzlich beachten. |
Shimano K-/L-Familie / FlatmountK-Familie ohne Kühlrippen; L-Familie mit Kühlrippen; Tektro/TRP F10/F12-Grundform U. a. BR-M9100, BR-M8110, BR-M7110, BR-R9270, BR-R8170, BR-R7170, BR-R9170, BR-R8070, BR-R7070, Tiagra BR-4770, BR-RS805, BR-RS505, BR-RS305, GRX BR-RX820, GRX BR-RX810, GRX BR-RX400, Metrea BR-U5000, Tektro HD-R510, Tektro R310. K und L teilen die Grundform, die konkrete Freigabeliste unterscheidet sich teilweise. |

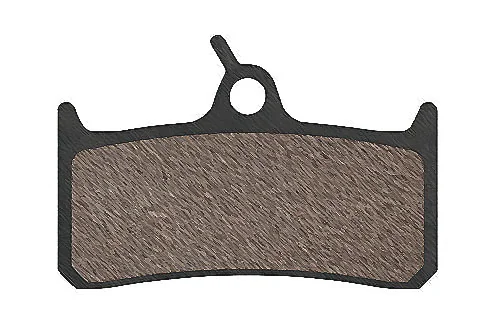

Shimano M04 / alte XT-4-Kolben-Form
M04 / gleiche Grundform
Shimano XT BR-M755 / BR-M756; Grimeca System 8 / 12. Im Shop wird bei Trickstuff 220 zusätzlich Hope Mono M4 genannt.
Hope Mono M4 ist gegenüber aktuellen Hope-Unterlagen nicht eindeutig; nicht auf neuere Tech M4/E4 übertragen.

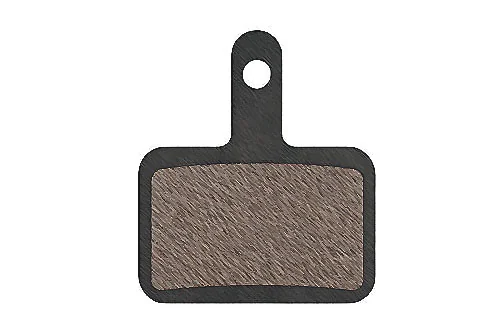

Shimano B-Familie / Tektro E10.11-Grundform
B01S / B03S / B05S / M05; Tektro E10.11 gleiche Grundform
Shimano u. a. BR-M315, BR-M355, BR-M365, BR-M375, BR-M395, BR-M415, BR-M416, BR-M445, BR-M446, BR-M447, BR-M465, BR-M475, BR-M485, BR-M486, BR-M495, BR-M515, BR-M525, BR-M575, BR-M3050, BR-M4050, BR-MT200, BR-MT400, BR-MT410, BR-MT500, BR-T615, BR-T675.
BR-M6000 entfernt: Shimano führt M6000 offiziell in der G-Familie. Tektro P20.11 ebenfalls aus dieser Gruppe entfernt.

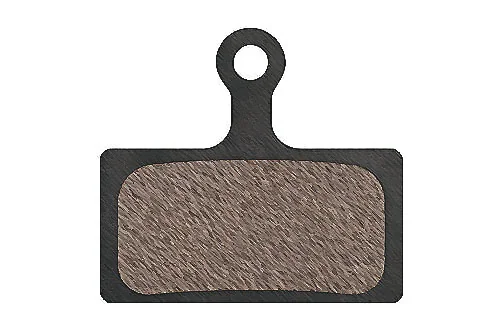

Shimano G-/J-Familie / Tektro P20.11-Grundform
G01/G02/G03/G04/G05; J-Familie; Tektro P20.11 gleiche Grundkontur
Shimano u. a. BR-M9000, BR-M9020, BR-M987, BR-M985, BR-M8100, BR-M8000, BR-M785, BR-M7100, BR-M7000, BR-M675, BR-M666, BR-M6100, BR-M6000, BR-M615, BR-S700, BR-RS785, BR-R785.
Wichtig: BR-M6000 gehört hierher, nicht zur B05S-Form.
Shimano D-/N-/H-Familie / Tektro-TRP 4-Kolben
D01S / D02S / D03S; N03A/N04C; H03A/H03C; Tektro Q10/Q12/Q15-Grundformen
Shimano u. a. BR-M9220, BR-M9120, BR-M9020, BR-M8220, BR-M8120, BR-M8020, BR-M7120, BR-M6120, BR-M820, BR-M810, BR-M640, BR-MT520, BR-MT420, BR-U8020. Im Shop außerdem Tektro HD-M745, M735, HD-E725, TRP Quadiem.
Bei Tektro/TRP Belagstärke und konkrete Herstellerfreigabe zusätzlich beachten.

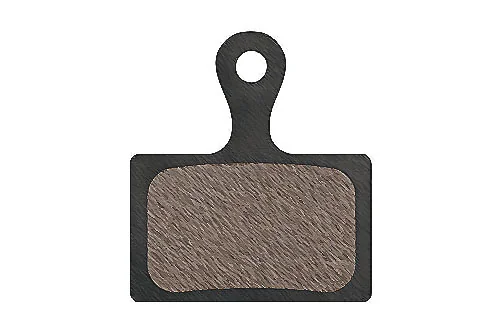

Shimano K-/L-Familie / Flatmount
K-Familie ohne Kühlrippen; L-Familie mit Kühlrippen; Tektro/TRP F10/F12-Grundform
U. a. BR-M9100, BR-M8110, BR-M7110, BR-R9270, BR-R8170, BR-R7170, BR-R9170, BR-R8070, BR-R7070, Tiagra BR-4770, BR-RS805, BR-RS505, BR-RS305, GRX BR-RX820, GRX BR-RX810, GRX BR-RX400, Metrea BR-U5000, Tektro HD-R510, Tektro R310.
K und L teilen die Grundform, die konkrete Freigabeliste unterscheidet sich teilweise.
SRAM / Avid Bremsbelagformen
SRAM und Avid nutzen mehrere klar getrennte Belagfamilien. Besonders wichtig ist die Unterscheidung zwischen Small, Medium, Large, Extra Large und älteren Avid-Formen.
Avid Juicy / BB7Juicy / BB7 Avid Juicy 3, Juicy 5, Juicy 7, Juicy Carbon, Juicy Ultimate; BB7; Promax Q3. Gängige Juicy-/BB7-Form. |
Avid Code – alte FormCode bis 2010 Avid Code bis 2010; Code 5 / Code 7. Nicht mit Code ab 2011 / SRAM Large verwechseln. |
SRAM Small / Avid ElixirSmall / Elixir-Grundform Avid Elixir 1, Elixir 3, Elixir 5, Elixir 7, Elixir 9, Elixir CR, Elixir CR MAG, Elixir R; SRAM XX, DB 1 / DB 3 / DB 5, Level / Level T / Level TL ab 2017, Level TLM ab 2017 / Ultimate bis 2019, Level TLM / Level Ultimate ab 2020, Red AXS / Force AXS / Rival AXS / Apex AXS. SRAM führt aktuelle 2-Piece Road- und Level-Bremssättel als Small. |
SRAM Medium / Trail / Guide / G2Medium Avid X0 Trail, X7 Trail, X9 Trail; SRAM Guide R ab 2017, Level Stealth 4-Piston; weitere G2-Medium-Anwendungen nach Modellfreigabe. Guide RE und G2 RE gehören dagegen zur Large-Familie. |
SRAM Large / Code ab 2011Large SRAM Code R / RSC, Code Stealth, Guide RE ab 2017, G2 RE, DB8, DB6, DB4, Motive. Aktuelle SRAM-Identifikation ordnet diese Modelle gemeinsam der Large-Familie zu. |
|
SRAM Small – alternative ReferenzansichtSmall – alternative Abbildung Alternative Ansicht der Small-Familie; im Shop u. a. Red AXS / Force AXS / Rival AXS / Apex AXS sowie DB1-/Elixir-nahe Anwendungen. Dieses Bild ist eine zweite Referenz der Small-Familie, keine zusätzliche Form. |
SRAM Extra Large / MavenExtra Large SRAM Maven Ultimate, Silver, Bronze und Base. SRAM führt Maven separat als Extra Large. |

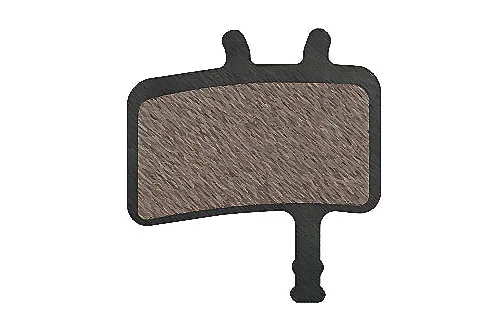

Avid Juicy / BB7
Juicy / BB7
Avid Juicy 3, Juicy 5, Juicy 7, Juicy Carbon, Juicy Ultimate; BB7; Promax Q3.
Gängige Juicy-/BB7-Form.
Avid Code – alte Form
Code bis 2010
Avid Code bis 2010; Code 5 / Code 7.
Nicht mit Code ab 2011 / SRAM Large verwechseln.

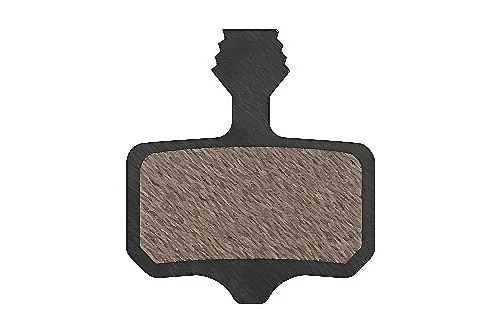

SRAM Small / Avid Elixir
Small / Elixir-Grundform
Avid Elixir 1, Elixir 3, Elixir 5, Elixir 7, Elixir 9, Elixir CR, Elixir CR MAG, Elixir R; SRAM XX, DB 1 / DB 3 / DB 5, Level / Level T / Level TL ab 2017, Level TLM ab 2017 / Ultimate bis 2019, Level TLM / Level Ultimate ab 2020, Red AXS / Force AXS / Rival AXS / Apex AXS.

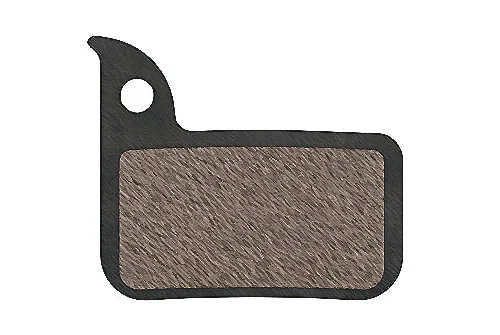

SRAM führt aktuelle 2-Piece Road- und Level-Bremssättel als Small.
SRAM Medium / Trail / Guide / G2
Medium
Avid X0 Trail, X7 Trail, X9 Trail; SRAM Guide R ab 2017, Level Stealth 4-Piston; weitere G2-Medium-Anwendungen nach Modellfreigabe.
Guide RE und G2 RE gehören dagegen zur Large-Familie.

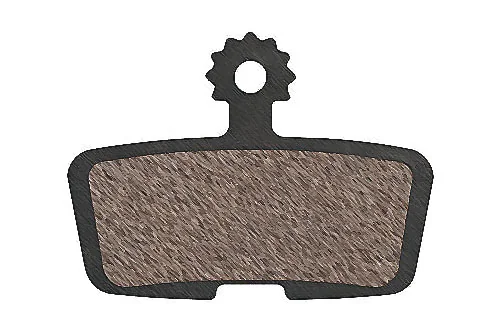

SRAM Large / Code ab 2011
Large
SRAM Code R / RSC, Code Stealth, Guide RE ab 2017, G2 RE, DB8, DB6, DB4, Motive.
Aktuelle SRAM-Identifikation ordnet diese Modelle gemeinsam der Large-Familie zu.
SRAM Small – alternative Referenzansicht
Small – alternative Abbildung
Alternative Ansicht der Small-Familie; im Shop u. a. Red AXS / Force AXS / Rival AXS / Apex AXS sowie DB1-/Elixir-nahe Anwendungen.
Dieses Bild ist eine zweite Referenz der Small-Familie, keine zusätzliche Form.

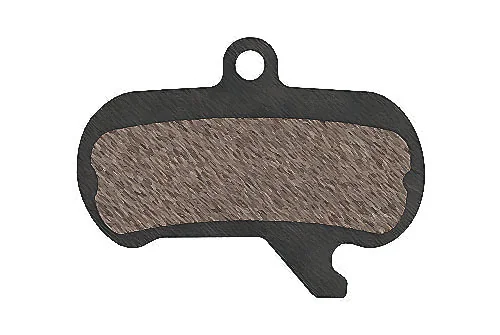

SRAM Extra Large / Maven
Extra Large
SRAM Maven Ultimate, Silver, Bronze und Base.
SRAM führt Maven separat als Extra Large.
Magura Bremsbelagformen
Bei MAGURA hilft häufig schon die Formnummer weiter: aktuelle MT-Bremsen nutzen vor allem die Formen 7, 8 und 9, ältere Modelle besitzen eigene Bauformen.
MAGURA 4.1 / 4.24.1 / 4.2 Julie bis 2008; ältere Clara-/Louise-Ausführungen derselben Form. Historische Bauform; genaue Modellgeneration prüfen. |
MAGURA 2.1 / 2.22.1 / 2.2 Clara um 2000; Louise ca. 1998–2001. Historische Bauform. |
MAGURA 3.1 / 3.23.1 / 3.2 Louise FR; ältere Clara-Ausführungen. Historische Bauform. |
MAGURA 1.21.2 Gustav M (ältere Generation). Nicht mit aktueller GUSTAV/MDP13 verwechseln. |
|
MAGURA 5.x / 6.x – Louise, Marta, Julie HP5.1 / 5.2 / 6.1 / 6.2 Je nach Ausführung u. a. Louise ab 2007, Marta (SL) ab 2009, Julie HP ab 2009. Bei diesen älteren Serien Baujahr/Belagnummer zusätzlich abgleichen. |
MAGURA Form 7 / MDP 77.P / 7.S / 7.R / 7.C / MDP 7 MT 2-Kolben: MT2, MT4, MT6, MT8, MT Thirty (2-Kolben). MAGURA ordnet die 7er-Form den MT-2-Kolben-Bremssätteln zu. |
MAGURA Form 8 / MDP 88.P / 8.S / 8.R / MDP 8 / MDP 8+ MT-/MT-C-4-Kolben, u. a. MT5, MT7, MT Trail, MT Thirty (4-Kolben); außerdem LOUISE / LOUISE ELITE. MDP 8+ bleibt Form 8 und ergänzt einen Shim. |
MAGURA Form 9 / MDP 99.P / 9.S / 9.C / MDP 9 MT-/MT-C-4-Kolben, u. a. MT5, MT7, MT Trail, MT Thirty (4-Kolben); außerdem LOUISE / LOUISE ELITE. LOUISE ergänzt: MAGURA nennt die LOUISE ausdrücklich als kompatibel. |
MAGURA Form 10 / MDP 1010.A / MDP 10 MAGURA MT A2. Eigene Form für MT A2. |
MAGURA Form 13 / MDP 1313.S / MDP 13 Aktuelle MAGURA GUSTAV und CLARA. Nicht nur „Gustav Pro“: aktuelle MAGURA-Unterlagen nennen GUSTAV und CLARA. |
MAGURA 4.1 / 4.2
4.1 / 4.2
Julie bis 2008; ältere Clara-/Louise-Ausführungen derselben Form.
Historische Bauform; genaue Modellgeneration prüfen.

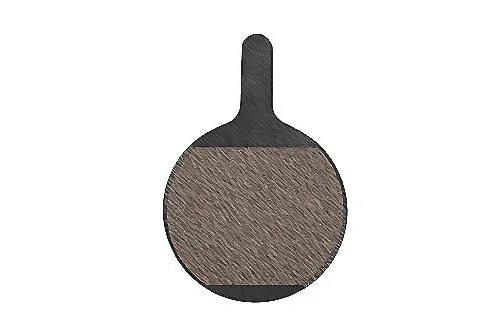

MAGURA 2.1 / 2.2
2.1 / 2.2
Clara um 2000; Louise ca. 1998–2001.
Historische Bauform.
MAGURA 3.1 / 3.2
3.1 / 3.2
Louise FR; ältere Clara-Ausführungen.
Historische Bauform.
MAGURA 1.2
1.2
Gustav M (ältere Generation).
Nicht mit aktueller GUSTAV/MDP13 verwechseln.

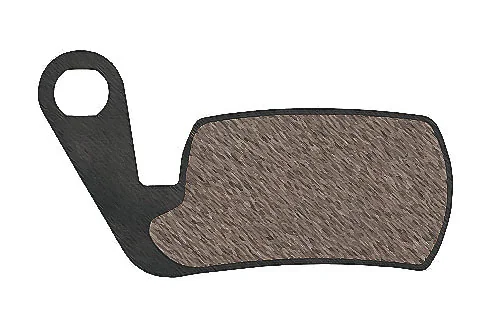

MAGURA 5.x / 6.x – Louise, Marta, Julie HP
5.1 / 5.2 / 6.1 / 6.2
Je nach Ausführung u. a. Louise ab 2007, Marta (SL) ab 2009, Julie HP ab 2009.
Bei diesen älteren Serien Baujahr/Belagnummer zusätzlich abgleichen.

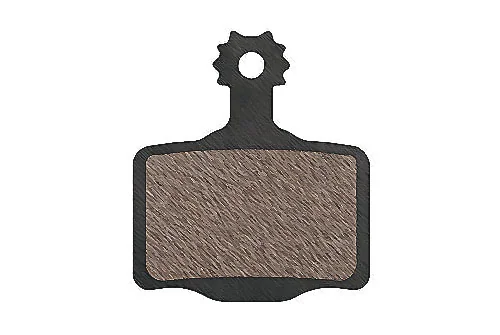

MAGURA Form 7 / MDP 7
7.P / 7.S / 7.R / 7.C / MDP 7
MT 2-Kolben: MT2, MT4, MT6, MT8, MT Thirty (2-Kolben).
MAGURA ordnet die 7er-Form den MT-2-Kolben-Bremssätteln zu.
MAGURA Form 8 / MDP 8
8.P / 8.S / 8.R / MDP 8 / MDP 8+
MT-/MT-C-4-Kolben, u. a. MT5, MT7, MT Trail, MT Thirty (4-Kolben); außerdem LOUISE / LOUISE ELITE.
MDP 8+ bleibt Form 8 und ergänzt einen Shim.

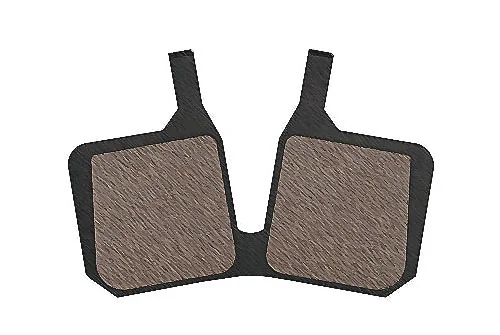

MAGURA Form 9 / MDP 9
9.P / 9.S / 9.C / MDP 9
MT-/MT-C-4-Kolben, u. a. MT5, MT7, MT Trail, MT Thirty (4-Kolben); außerdem LOUISE / LOUISE ELITE.
LOUISE ergänzt: MAGURA nennt die LOUISE ausdrücklich als kompatibel.
MAGURA Form 10 / MDP 10
10.A / MDP 10
MAGURA MT A2.
Eigene Form für MT A2.

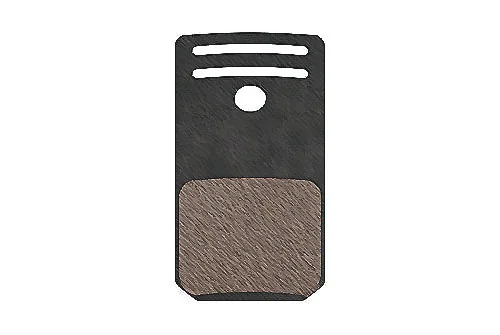

MAGURA Form 13 / MDP 13
13.S / MDP 13
Aktuelle MAGURA GUSTAV und CLARA.
Nicht nur „Gustav Pro“: aktuelle MAGURA-Unterlagen nennen GUSTAV und CLARA.
Formula Bremsbelagformen

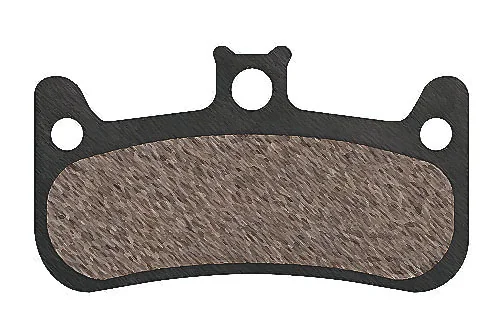

Formula verwendet je nach Modell unterschiedliche Belagformen. Cura 4 ist beispielsweise klar von der normalen 2-Kolben-Cura zu unterscheiden.
|
Formula OroOro Oro K18, Oro K24, Oro Puro, Oro Bianco. Im Shop als Oro K18/K24/Puro/Bianco geführt. |
|
|

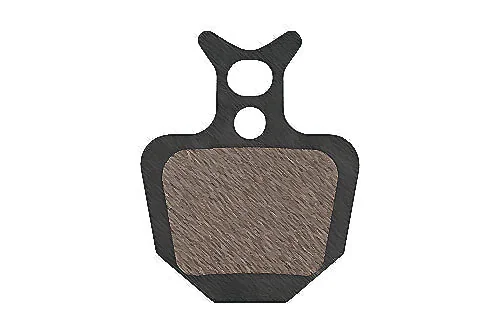

Formula Oro
Oro
Oro K18, Oro K24, Oro Puro, Oro Bianco.
Im Shop als Oro K18/K24/Puro/Bianco geführt.
Tektro / TRP Bremsbelagformen
Bei Tektro und TRP gibt es mehrere herstellerspezifische Varianten, die teilweise Grundformen mit Shimano teilen. Modellnummer und Belagstärke sollten deshalb mitgeprüft werden.
Tektro L10.11 / IOX.11L10.11 / IOX.11 Tektro Lyra; Novela; IOX und verwandte mechanische Anwendungen. Im Shop ist IO als eigener Modellfilter vorhanden. Mechanische Tektro-Familie. |
Tektro IO – ältere mechanische FormIO / mechanisch Tektro IO und ältere mechanische Tektro-Bremsen dieser Ausführung. Von IOX.11/L10.11 als eigene Referenzform getrennt. |
Tektro L10.11 / IOX.11
L10.11 / IOX.11
Tektro Lyra; Novela; IOX und verwandte mechanische Anwendungen. Im Shop ist IO als eigener Modellfilter vorhanden.
Mechanische Tektro-Familie.
Tektro IO – ältere mechanische Form
IO / mechanisch
Tektro IO und ältere mechanische Tektro-Bremsen dieser Ausführung.
Von IOX.11/L10.11 als eigene Referenzform getrennt.
Hope Bremsbelagformen
Bei älteren Hope-Bremsen ist die genaue Generation entscheidend. In unserer Übersicht führen wir nur Formen, die wir selbst als Referenz im Shop verwenden.
|
Hayes / Promax Bremsbelagformen
Hayes und Promax besitzen mehrere ältere, optisch gut unterscheidbare Bauformen. Gerade bei diesen Bremsen ist der Vergleich mit dem ausgebauten Belag hilfreich.
Hayes El Camino / PrimeEl Camino / Prime Hayes El Camino; Hayes Prime. Prime ist aktuell im Shop als Merkmal vorhanden. |
|
Hayes Sole / MX2 / MX3Sole / MX2 / MX3 Hayes Sole; MX2; MX3. Historische Hayes-Familie. |
Hayes Ryde / Radar / DynoRyde / Radar / Dyno Stroker Ryde; Ryde Comp; Radar; Dyno. Stroker Ryde ist aktuell als Shop-Merkmal vorhanden. |
Hayes Stroker TrailStroker Trail Stroker Trail; Trail Carbon; Gram. Historische Hayes-Familie. |

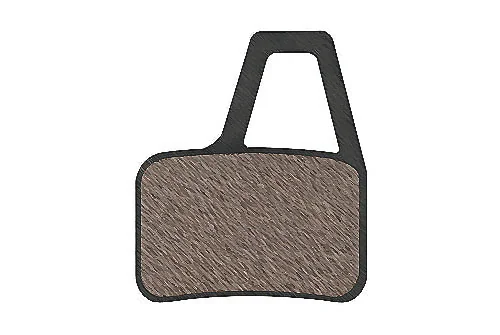

Hayes El Camino / Prime
El Camino / Prime
Hayes El Camino; Hayes Prime.
Prime ist aktuell im Shop als Merkmal vorhanden.
Hayes Sole / MX2 / MX3
Sole / MX2 / MX3
Hayes Sole; MX2; MX3.
Historische Hayes-Familie.

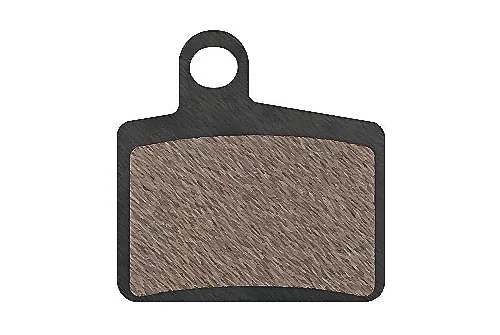

Hayes Ryde / Radar / Dyno
Ryde / Radar / Dyno
Stroker Ryde; Ryde Comp; Radar; Dyno.
Stroker Ryde ist aktuell als Shop-Merkmal vorhanden.

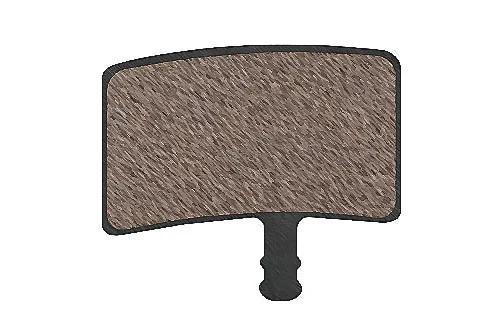

Hayes Stroker Trail
Stroker Trail
Stroker Trail; Trail Carbon; Gram.
Historische Hayes-Familie.
Welche Bremsbelagform ist die richtige?
Wenn Du Deine Bremse kennst, suche zuerst nach der genauen Modellbezeichnung. Stimmt anschließend auch die Form mit Deinem alten Belag überein, lässt sich die Auswahl deutlich sicherer eingrenzen. Bei sehr alten oder seltenen Bremsen können je nach Baujahr Abweichungen vorkommen.
