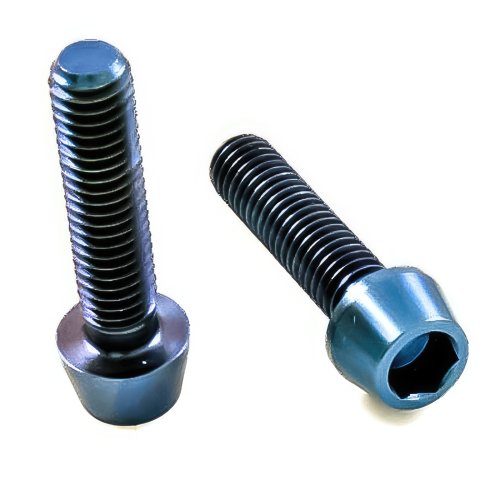

Titan Schraube M5 x 30mm - Innensechskant konischer Kopf - Blau

Titan Schraube M5 x 30mm - Innensechskant konischer Kopf - Blau

(2 Bewertungen)

Artikelnummer: Ti-M5x30 KON-IN-BL
Hersteller-Artikelnr.: TI-TCK-M5x30-BL
EAN: 0714573919033
Kategorie: Titanschrauben
Hersteller: Tuning Bikes

Gewindedurchmesser
Länge

4,50 €

inkl. 19% USt. , zzgl.

ab	Stückpreis
10	4,11 €*
50	3,80 €*
100	3,61 €*

Auswahl Steuerzone / Lieferland

35 Auf Lager

Lieferzeit: 1 - 5 Tage

Leichte und zugfeste Schraube aus Titan

Es sind die vielen Vorzüge von Titan, welche dieses Material für die Herstellung von extrem belastbaren und gleichzeitig sehr leichten Teilen und Schrauben prädestiniert. Neben einer Vielzahl von positiven Eigenschaften überzeugt Titan unter anderem mit einer sehr guten Korrosionsbeständigkeit und hohen Zugfestigkeit. Durch sein gegenüber Stahl ca. 40% geringeres Gewicht und einer Zugfestigkeit, die in etwa der von Stahlschrauben entspricht, liegt das Gewicht von Titanschrauben auf dem Niveau von Aluminium, wodurch sich eine mitunter erhebliche Gewichtersparnis realisieren lässt. Titan eignet sich demnach optimal zur Herstellung von exklusiven Leichtbauteilen, ohne das Zugeständnisse bei der Haltbarkeit oder der Zuverlässigkeit eingegangen werden müssten. Aus Titan gefertigte Bauteile und Schrauben können daher durchaus auch in Bereichen mit Sicherheitsrelevanz anstatt der originalen Teile aus Stahl eingesetzt werden. Bei Die in unterschiedlichen Gewindedurchmessern und Längen erhältlichen Schrauben mit konischem Kopf (ähnlich DIN 912) besitzen zur sicheren Übertragung des Anzugsdrehmoments ein Mitnahmeprofil mit Innensechskant.

Gewindedurchmesser: M4 / M5 / M6 / M8
Material: Titan Grade 5 (Ti6Al4V - 3.7165)
Gewichtsersparnis gegenüber Stahl: ca. 40%
Farbe: Blau
Maximales Anzugsmoment:

M4: 3,5 Nm
M5: 6,9 Nm
M6: 11,0 Nm
M8: 28,3 Nm

Zugfestigkeit: 895-1000 N/mm²
Gewindelänge: max. 25 mm (bei Schrauben bis 25 mm Länge durchgehend)

Gewichte nach Länge:

Durchmesser
Länge		M3	M4	M5	M6	M8	M10x1.25	M10x1.5
	10 mm		0,80 g	1,46 g	2,20 g
	12 mm			1,68 g
	13 mm			1,70 g
	14 mm			1,80 g
	15 mm		0,96 g	1,90 g	2,70 g	5,50 g
	16 mm				3,00 g
	18 mm		1,28 g	2,10 g	3,10 g
	20 mm		1,40 g	2,20 g	3,20 g
	25 mm			2,50 g	3,60 g
	30 mm			2,90 g	4,30 g
	35 mm				4,90 g
	40 mm				5,50 g
	45 mm				6,00 g
	50 mm				6,20 g
	55 mm
	60 mm
	70 mm
	80 mm
	90 mm

	Schlüsselweite	Kopfdurchmesser	Kopfhöhe
M4	3 mm	7 mm	4 mm
M5	4 mm	8,7 mm	5 mm
M6	5 mm	9,9 mm	6 mm
M8	6 mm	12,7 mm	8 mm

Achtung: Wir empfehlen dringend, Deine Schrauben vorher richtig auszumessen. Wie Du das machst erfährst Du in unserem Tutorial - Schrauben richtig messen.

Lieferumfang:
1 Schraube

Farbe:
Mitnahmeprofil:	Innensechskant
Kopfform:	Konischer Kopf
Gewinde:	M5
Material:	Titan
Länge:	30 mm
Artikelgewicht:	10 g

Vor dem Kauf empfehlen wir dringend, die alten Schrauben richtig auszumessen. Dabei gibt es einige Fehler, die man machen kann und die die Freude über die neuen Schrauben schnell trüben, wenn sie nicht passen.
Wie Du Schrauben schnell und einfach richtig misst erfährst Du hier:

Durchschnittliche Artikelbewertung

Einträge insgesamt: 2

Begeistert
Die Qualität und die Optik ist genau das was ich mir vorgestellt habe!
Empfehlung !!!!

Benjamin K , 16.10.2020

stabil, wie angekündigt
Wollte sicher gehen, dass ich verlässliche 7-10 Nm auf der Verschraubung habe ohne Kopf oder Gewinde dabei zu zerspanen. Ich kann nach mehrfacher de-/montage keinen Verschleiß feststellen.

Peter E , 19.03.2017

Einträge insgesamt: 2

FAQ zum Artikel

Immer wieder kommt es vor, dass Schrauben bei der Montage am Kopf abreißen. Insbesondere bei Alu- und Titanschrauben ist das ein häufigeres Phänomen, da das maximale Drehmoment geringer ist als bei Stahlschrauben. Um das zu vermeiden empfehlen wir:

Drehmomentschlüssel verwenden und max. Drehmoment beachten: Das Einschätzen des richtigen Drehmoments bei Alu- und Titanschrauben ist schwer. Wir empfehlen daher einen hochwertigen Drehmomentschlüssel zu verwenden. Am besten sollte dieser regelmäßig geeichet werden - wenn er das nicht wird, sollte man damit rechnen, dass sich die Fehlertoleranz ändert. Du solltest dann die Schrauben besser nicht bis zum absoluten maximalen Drehmoment anziehen.

Richtiges Schmiermittel / Schraubensicherung verwenden: Verwende bei Bedarf eine geeignete Schmierung oder Gleitmittel, um die Reibung zu verringern und das Eindrehen der Schrauben zu erleichtern. Achtung: Schmiermittel vermindert die Reibung zwischen Schraube und Gewinde, Schraubensicherung / Schraubenkleber macht genau das Gegenteil. Das hat auch Auswirkungen auf das Drehmoment. Dadurch, dass ein geringeres Drehmoment gebraucht wird für die Vorspannung einer Schraube (Schmiermittel) erhöhst Du bei gleichbleibendem Drehmoment die Vorspannung der Schraube bzw. die Dehnung, die sie erfährt. Jede Schraube hält aber nur eine bestimmte Dehnung (Bruchdehnung) aus bevor sie versagt = abreißt.

Korrekte Schraubengröße wählen: Wähle Schrauben in der richtigen Größe für das Material und die Aufgabe aus, um sicherzustellen, dass die Schraubenköpfe nicht aufgrund von Überbelastung abreißen. (Keine Aluschrauben an sicherheitsrelevanten Teilen!)

Sorgfältige Handhabung: Setze die Schrauben gerade und im richtigen Winkel an, um ein Verkanten zu vermeiden, das zu Schäden und Abreißen führen kann.

Ein Drehmomentschlüssel ist ein unverzichtbares Werkzeug, wenn es darum geht, Schrauben mit dem richtigen Drehmoment anzuziehen. Titan- und Aluschrauben haben in der Regel ein geringeres max. Anzugmoment als Stahlschrauben, weshalb die Einschätzung des maximalen Drehmoments oft schwer fällt. Hat man doch in der Regel fast immer mit Stahlschrauben zu tun. Theoretisch muss ein Drehmomentschlüssel regelmäßig geeicht werden und auch nach Benutzung wieder auf ein Drehmoment von 0 Nm zurück gestellt werden (bei verstellbaren Drehmomentschlüsseln). Ein regelmäßiges Eichen alle 1-2 Jahre wird verständlicherweise oft nicht gemacht, wenn man nur ein paar wenige Schrauben pro Jahr anzieht. Man sollte dann allerdings auch damit rechnen, dass die Fehlertoleranz des verwendeten Werkzeugs steigt und eher etwas unter dem maximalen Anzugsmoment bleiben. Die Vorteile beim Anziehen einer Schraube mit dem richtigen Drehmoment sind:

Präzise Anzugskraft: Verschiedene Arten von Schrauben und Materialien erfordern unterschiedliche Anzugskräfte. Ein Drehmomentschlüssel ermöglicht es, die Schrauben mit dem exakten Drehmoment anzuziehen, das vom Hersteller empfohlen wird. Dies ist entscheidend, um Schäden an den Gewinden oder den Materialien zu vermeiden, die durch zu lockeres oder zu festes Anziehen verursacht werden können.
Verhinderung von Überdrehung: Zu viel Drehmoment kann Schrauben überdrehen, was zu Gewindeschäden, Brüchen oder sogar strukturellem Versagen führen kann (z.B. Kopf reißt ab). Ein Drehmomentschlüssel gibt ein hör- und fühlbares Signal, wenn das eingestellte Drehmoment erreicht ist, was ein Überdrehen verhindert.
Gleichmäßige Verteilung der Last: Beim richtigen Anziehen von Schrauben geht es nicht nur um die Kraft, sondern auch um die gleichmäßige Verteilung der Last auf die Verbindung. Ein Drehmomentschlüssel hilft, die Schraube so anzuziehen, dass die Belastung gleichmäßig über die Flächen verteilt wird, was die Integrität der Verbindung verbessert.
Konsistente Ergebnisse: Bei wiederholten Montagevorgängen gewährleistet ein Drehmomentschlüssel konsistente Ergebnisse. Dies ist besonders wichtig bei Teilen, die von vielen Schrauben gehalten werden, z.B. Bremsscheiben, Vorbauten etc. - das Einhalten des Drehmoments ist hier für die Sicherheit essentiell.
Einhaltung von Standards: In vielen Branchen gibt es spezifische Normen und Vorschriften für das Anziehen von Schrauben. Ein Drehmomentschlüssel hilft sicherzustellen, dass diese Standards eingehalten werden, was wiederum Qualität, Sicherheit und Zuverlässigkeit gewährleistet.
Vermeidung von Verletzungen: Beim manuellen Anziehen von Schrauben besteht die Gefahr, dass man übermäßige Kraft anwendet und sich dabei verletzt. Ein Drehmomentschlüssel reduziert diese Gefahr, indem er das richtige Anzugsmoment automatisch stoppt.

Zusammenfassend lässt sich sagen, dass ein Drehmomentschlüssel eine entscheidende Rolle bei der Gewährleistung der richtigen Montage von Schrauben spielt. Er trägt dazu bei, Fehler zu minimieren, die Lebensdauer von Produkten zu erhöhen, Unfälle zu verhindern und Qualitätsstandards einzuhalten. Egal, ob in der Heimwerkerwerkstatt oder in der professionellen Industrie, die Verwendung eines Drehmomentschlüssels ist eine Investition in die Präzision, Sicherheit und Langlebigkeit von Verbindungen.

Zunächst kannst Du sicherstellen, dass die Schraube wirklich nicht bei uns im Shop ist, indem Du unsere Merkmalsfilter verwendest (In der Desktop-Ansicht links) und dort die gewünschten Maße bei Länge / Gewinde / Farbe etc. angibst. Sollten tatsächlich die benötigten Maße dort nicht auftauchen, könntest Du die Schraube in der nächsten verfügbaren Länge bestellen und selbstständig ablängen. Schrauben über unser Angebot hinaus können wir meist erst ab sehr großen Mengen von 200+ Stück anbieten, was für Privatpersonen in aller Regel uninteressant ist.

In der Regel können wir das leider nicht. Lediglich bei M10+ Schrauben haben wir manche mit Feingewinde im Sortiment. Schrauben mit Linksgewinde führen wir gar nicht. Gleiches gilt auch für nicht-metrische Schrauben.
